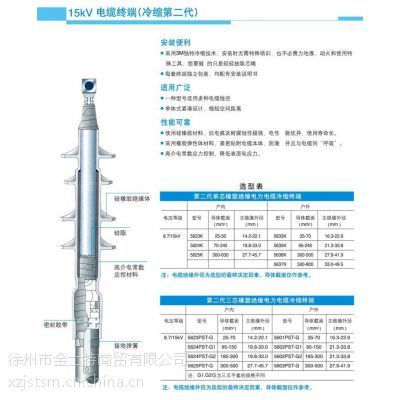

冷缩式电力电缆终端特点

1. 安装便利
??采用冷缩技术,无需动火及特殊工具,也无逐件套入的麻烦，只需轻轻抽取芯绳，接地采用恒力弹簧，无需焊接或铜绑线，施工省时省力而且省空间，对于施工空间狭小的场所，尤其适合。每套产品独立包装,均配有图文并茂的安装说明和组件清单 。

2. 适用广泛

??3M冷缩电缆终端头在制作时，采用预扩张技术构造，因此每种规格可适用多种电缆线径，对电缆线径兼容性强。冷缩电缆终端头从结构上讲，为整体预制式紧凑设计，电应力控制管、外绝缘保护管及雨裙一体化。到目前为止，3M公司已拥有35KV及以下户内、户外冷缩电缆终端完整系列，适合聚乙烯电缆、交联聚乙烯电缆和乙丙橡胶电缆等。

???3M冷缩电缆终端外绝缘材料为高品质硅橡胶材料，它具有良好的疏水性能，水滴在上面随时滚落，不形成导电的水膜，且具有疏水性自愈性能。此外，它***的绝缘性、抗电痕、耐腐蚀性及抗紫外线性, ***长期使用性能稳定。与电缆本体同寿命.
?产品符合美国IEEE-48、 德国VDE 0278及中国GB11033-89等***标准，通过***9002 质量体系标准的认证。3M公司在美国、德国等地设有在同***, 规模庞大的研发中心, 随时提供技术性的开发, 检测及支援, 以确保产品品质。

● 冷缩式单芯橡胶绝缘电缆终端选型表

电压等级     型号     导体截面     主绝缘外径

                     （MM2）       （MM）

8.7/15KV   5623K    25-50       14.2-22.1 户内

           5624K     70-240      19.8-33.0 户内

           5625K     300-630     27.7-45.7 户内

           5633K     35-70      16.3-22.9 户外

           5635K     95-240      21.3-33.8 户外

           5636K     300-500     27.9-41.9 户外

● 冷缩式三芯橡胶绝缘电缆终端选型表

电压等级       型号       导体截面   主绝缘外径

                         （MM2）     （MM）

8.7/15KV   5623PST-G      25-70    14.2-22.1 户内

           5624PST-G1     95-150    19.8-33.0 户内

           5624PST-G2     185-300   19.8-33.0 户内

           5625PST-G      300-500   27.7-45.7 户内

           5601PST-G      35-70    16.3-22.9 户外

           5602PST-G1     95-150    21.3-33.8 户外

           5602PST-G2     185-300   21.3-33.8 户外

           5603PST-G      300-500   27.9-41.9 户外

注：G1，G2仅为三叉手套的规格不同

注： 电缆绝缘外径为选型的最终决定因素，导体截面仅作参考。

● 冷缩式单芯橡胶绝缘电缆终端选型表

电压等级    型号   导体截面     主绝缘外径

                   （MM2）       （MM）

26/35KV   7684K    50-70     21.1-38.9  户内/户外

          7685K    95-185    26.7-45.7  户内/户外

          7686K    240-630   38.9-58.9  户内/户外

● 冷缩三芯橡胶绝缘电力电缆终端选型表

电压等级   型号        导体截面     主绝缘外径

                        （MM2）       （MM）

26/35KV 7684PST-G-I    50-70     21.1-38.9    户内

        7685PST-G-I    95-185    26.7-45.7    户内

        7686PST-G-I    240-400    38.9-58.9    户内

        7684PST-G-O    50-70     21.1-38.9    户外

        7685PST-G-O    95-185    26.7-45.7    户外

        7686PST-G-O    240-400   38.9-58.9    户外

注： 电缆绝缘外径为选型的最终决定因素，导体截面仅作参考。

电力电缆中间接头选型表

1、冷缩式橡塑绝缘电缆中间接头QS1000系列

电压等级   单芯型号   三芯型号   绝缘外径(mm)  导体截面(mm2)

8.7/15KV QS1000-K1   QS1000-I    17.7-26.0   50-150

         QS1000-K2   QS1000-II   22.3-33.2   150-240

         QS1000-K3   QS1000-III  28.4-42.0    300-400

2、冷缩式橡塑绝缘电缆中间接头QS3000系列

电压等级  单芯型号  三芯型号    绝缘外径(mm)   导体截面(mm2)

26/35KV  QS3000-K1  QS3000-I   27.3-42        50-180

         QS3000-K2  QS3000-II   36.4-57.2     185-630
