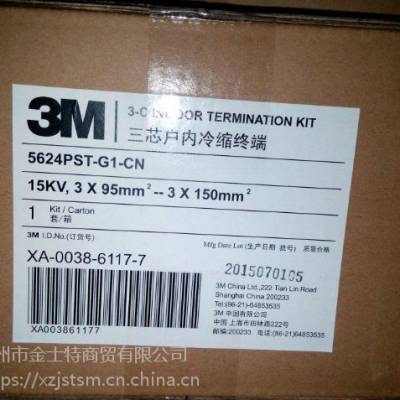

品牌:3M | 型号:5624PST-G1-CN | 线芯材质:尼龙 |
电压等级:中、低压电力电缆(35千伏及以下) | 绝缘材料:硅橡胶 | 芯数:3 |
护套材质:硅橡胶 | 电线最大外径:150mm | 绝缘厚度:150mm |
标称截面:150mm | 用途:冷缩电缆户内终端接头 | 产品认证:ISO9002 |
物料编号:0000119 | 净重:3KG | 额定电压:15KV |
颜色:烟灰白 | 每卷长度:3KG | 包装方式:纸箱包装 |
发货方式:物流或快递 | 运费:卖家承担 |
3M15KV户内冷缩电缆终端接头3M冷缩电缆终端外绝缘材料为高品质硅橡胶材料,它具有良好的疏水性能,水滴在上面随时滚落,不形成导电的水膜,且具有疏水性自愈性能。此外,它***的绝缘性、抗电痕、耐腐蚀性及抗紫外线性, ***长期使用性能稳定。与电缆本体同寿命。
3M冷缩电缆终端头,独特的材料配方和制造工艺,使之紧密贴附电缆主绝缘, 对电缆本体提供恒定持久的径向压力, 局部放电量小,起始电压高,绝缘冲击水平高于现有标准的水平,防水密封性好, 与电缆本体同"呼吸"。
3M15KV户内冷缩电缆终端接头所有产品均通过世界各大***试验机构和中国国家电力公司武汉高压研究所电气设备质量检测中心认证。冷缩技术又称预扩张技术,即采用机械手段将成型的橡胶件在其弹性范围内预先撑开,然后套入塑料线芯加以固定。安装时,只需将线芯抽去,弹性橡胶体便迅速收缩并紧箍于所需安装部位。3M电力产品部于六十年代在世界上首先发明冷缩技术并将其应用于电力电缆附件行业及通信行业,因其使用的简便性,安全性及可靠性而受到用户的广泛欢迎。
● 冷缩式单芯橡胶绝缘电缆终端选型表
电压等级 型号 导体截面 主绝缘外径
(MM2) (MM)
8.7/15KV 5623K 25-50 14.2-22.1 户内
5624K 70-140 19.8-33.0 户内
5625K 300-630 27.7-45.7 户内
5633K 35-70 16.3-22.9 户外
5635K 95-240 21.3-33.8 户外
5636K 300-500 27.9-41.9 户外
● 冷缩式三芯橡胶绝缘电缆终端选型表
电压等级 型号 导体截面 主绝缘外径
(MM2) (MM)
8.7/15KV 5623PST-G 25-70 14.2-22.1 户内
5624PST-G1 95-150 19.8-33.0 户内
5624PST-G2 185-300 19.8-33.0 户内
5625PST-G 300-500 27.7-45.7 户内
5601PST-G 35-70 16.3-22.9 户外
5602PST-G1 95-150 21.3-33.8 户外
5602PST-G2 185-300 21.3-33.8 户外
5603PST-G 300-500 27.9-41.9 户外
注:G1,G2仅为三叉手套的规格不同
注: 电缆绝缘外径为选型的最终决定因素,导体截面仅作参考。
